Navijak Harken Lokhead Winch Kit

Sada navijak Harken pre lanovú záchranu

Záchranárska sada Harken LokHead Winch Kit je navrhnutá ako kompletný set vybavenia pre záchranné operácie. Obsahuje ľahký lanový navijak pre efektívne zdvíhanie zraneného a záchranára. LokHead systém zaistí lano proti vykĺznutiu z navíjacieho bubnu čím je zaručená maximálna úroveň bezpečnosti. Okrem ručného zdvíhania pomocou kľuky je v dispozícii aj možnosť použiť uhlovú aku vŕtačku. Základňa na ktorej je navíjací bubon fixovaný je optimalizovaná pre rigging pri lanovej záchrane.

Certifikácia:

• EN 1496 - Ochrana proti pádu – Záchranné zariadenia na zdvíhanie
• EN 341/2A - Záchranné zlaňovacie zariadenia
• EN 13157 - Zdvihacie zariadenia – Ručné zdvíhacie mechanizmy
• Machinery Directive CE-2006-42

Priemer lana: 10-12,7 mm

Mechanické zvýhodnenie s kľukou 254 mm v 1. smere: 13,5 :1

Mechanické zvýhodnenie s kľukou 254 mm v 2. smere: 39,9:1

Maximálna vstupná rýchlosť: 60 rpm

Maximálne pracovné zaťaženie pri manipulácii s bremenami (WLL): 4,9 kN / 500 kg

Maximálne pracovné zaťaženie pri záchranných akciách (WLL): 2,4 kN / 240 kg

Medzné zaťaženie (MBS): 36 kN

Hmotnosť: 5,6 kg / 13,6 kg (celá sada)

Použitie navijáku

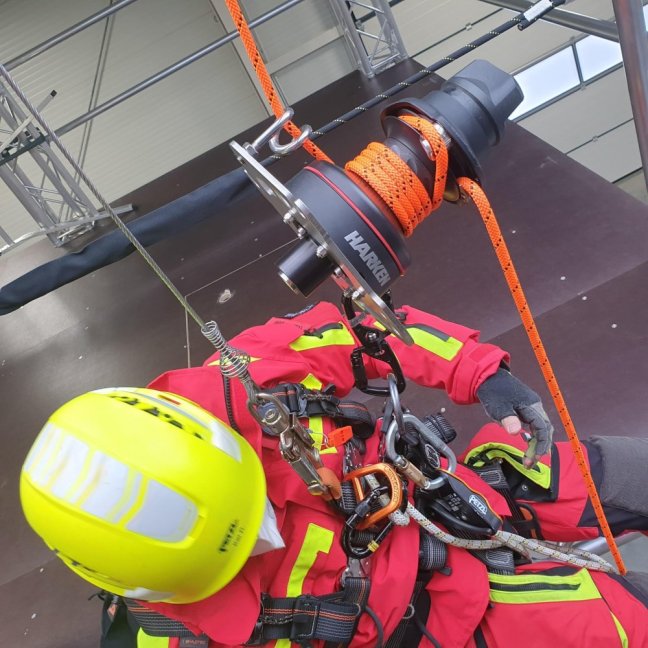

• set je primárne určený na záchranu vo výškach a zo stiesnených priestorov pomocou lanovej techniky
• arboristika - výrub postupným spilovaním a opilovanie stromov
• manipulácia s bremenami pri výškových prácach - napríklad montáž telekomunikačných stožiarov
• záchrana vo výškach a zo stiesnených priestorov pomocou lanovej techniky
• stage rigging - vyťahovanie a spúšťanie bremien

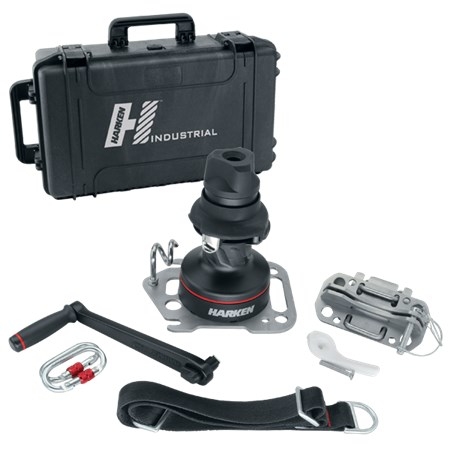

Obsah sada Lokhead Winch Kit (kód výrobcu: INLH500KIT)

• navijácí bubon Harken LokHead Winch

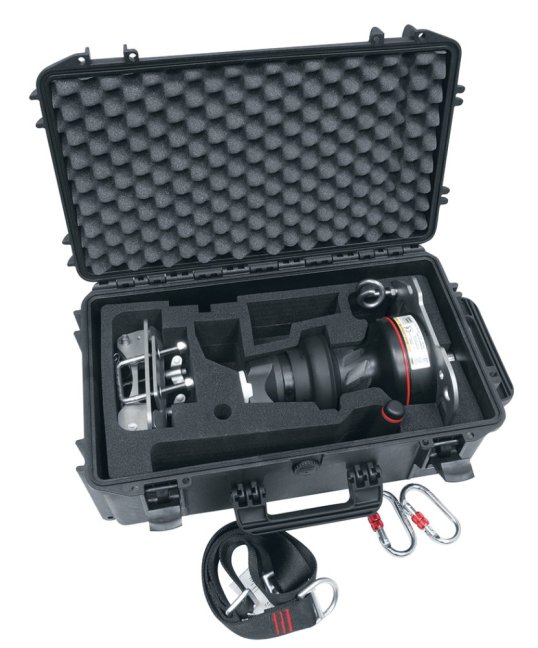

• robustný úložný kufor pre bezpečnú prepravu a rýchle nasadenie
• kotviacu dosku navrhnutú špeciálne pre záchranné operácie
• kľučku pre ručné zdvíhanie
• univerzálnu svorku na upevnenie na trojnožku
• ovládaciu páčku
• karabíny a kotviaci popruh

Podrobný popis záchrannej sady Harken Lokhead Winch Kit

Výkonný dvojrýchlostný systém zdvíhací

• lanový navijak je vybavený dvojrýchlostným prevodovým mechanizmom, ktorý výrazne znižuje fyzickú námahu pri vyťahovaní a ťahaní bremien
• umožňuje jedinému človeku na zemi rýchlo a bezpečne zdvíhať a spúšťať ťažké bremená bez viazania uzlov

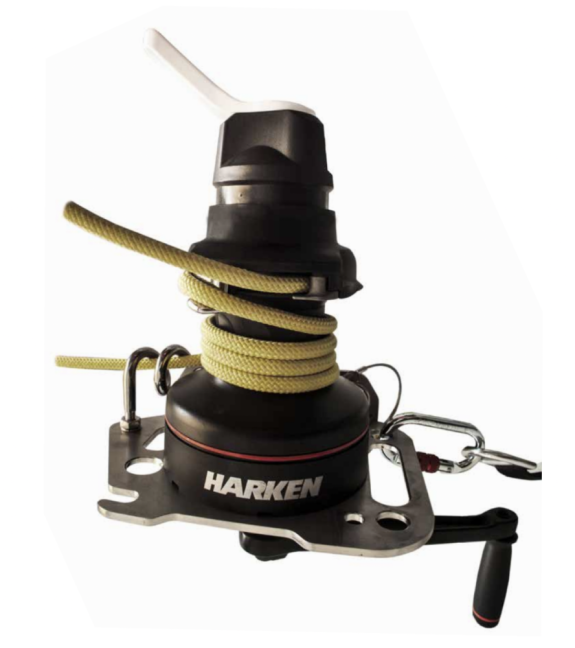

• vysoký bubon umožňuje až 5 závitov lana, čo je ideálne pre arboristov a ďalšie odvetvia vyžadujúce zvýšenú nosnosť pri zdvíhaní alebo spúšťaní - viac závitov znamená väčšiu kontaktnú plochu lana s kapstanom, čo zvyšuje účinnosť pri ťahaní
• dve nastavenia, ktoré sa určujú smerom otáčania kľuky - jedno pre väčšiu silu a druhé pre vyššiu rýchlosť (model 500 poskytuje mechanickú výhodu 13,5:1 a 39,9:1 pre laná do 12 mm)
• hladký a vysoko efektívny chod - vstupná sila 20 kg dokáže vyvinúť ťahovú silu až 798 kg na výstupe

Maximálna bezpečnosť vďaka systému LokHead

• zvieracia čelusť na vrchnej časti bubnu zaistí lano proti vykĺznutiu, čím poskytuje spoľahlivú ochranu proti nechcenému uvoľneniu a pádu bremena
• navijak je ideálny pre náročnú manilupáciu s ťažkými bremenami - komplexný rigging, arboristiku a záchranné operácie

Ručné a strojové zdvíhanie

• ručné ovládanie pomocou kľuky Harken Lock-In Hanldle B10AL (dĺžka 254 mm), ktorá je súčasťou balenia

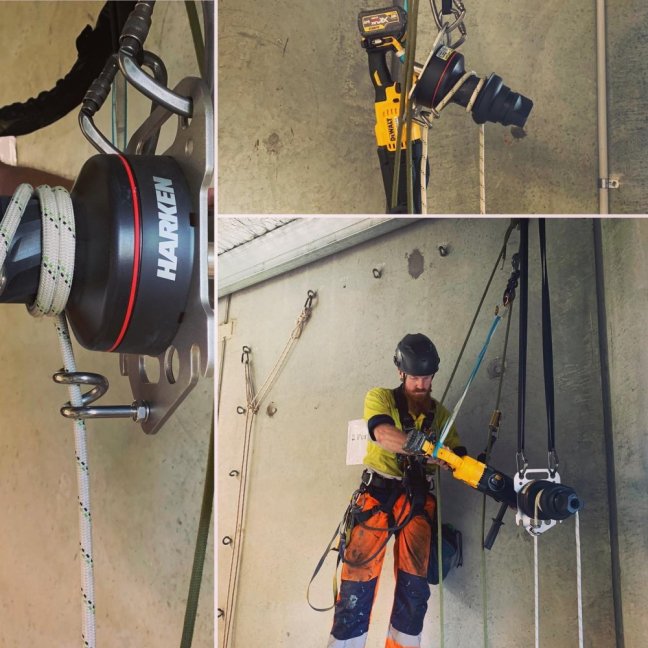

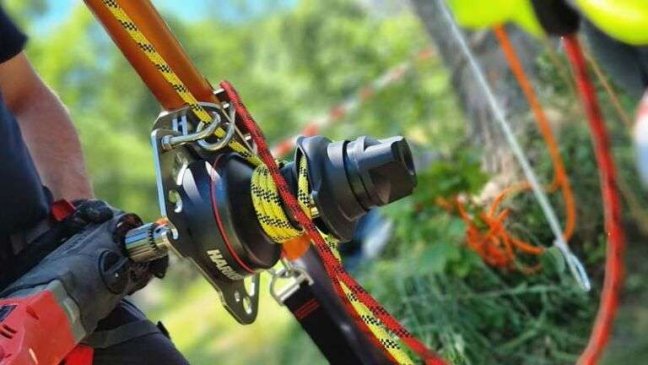

• navijak je umožňuje vyťahovanie aj pomocou akumulátorovej uhlovej vŕtačky - potrebné dokúpiť Harken Drill Adapter
• pohon (kľuka alebo vŕtačka) sa na rozdiel od ostatných navijakov Harken pripája zo spodu
• "prasačí chvostík" na základni zaisťuje správne vedenie lana a optimálne zaťaženie navijaka

Praktické upevnenie

• základňa, ktorá slúži aj ako kotviaca doska bola špeciálne vyvinutá pre záchranné operácie
• obsahuje viacero upevňovacích bodov pre variabilné použitie

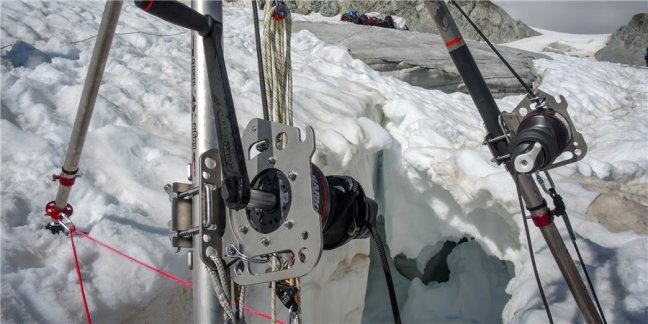

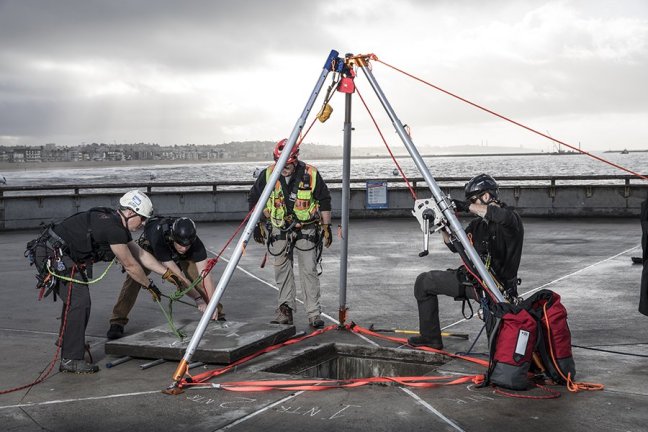

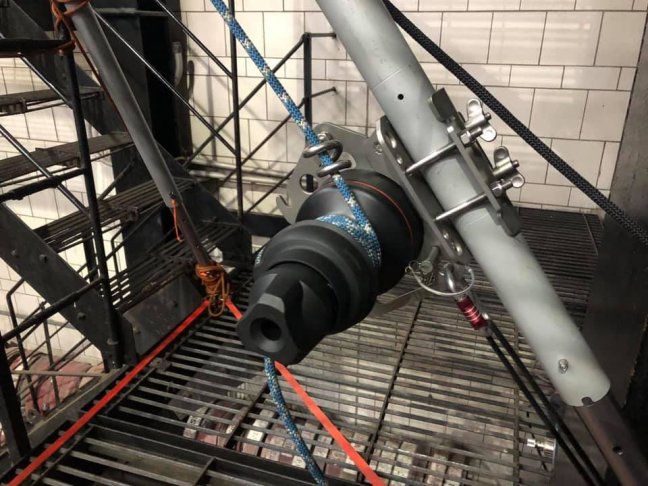

• uchytenie na trojnožku pomocou svorky, ktorá je súčasťou setu
• rôzne možnosti upevnenia pomocou karabín, popruhov, lán, ráčňí atď, možnosť montáže na konštrukcie alebo iné stabilné body, čo rozširuje možnosti použitia navijáku v rôznych situáciách

Odolnosť a spoľahlivosť

• špeciálne tvarovaný navíjací bubon zaručuje spoľahlivé prichytenie lana, pričom jeho hladký povrch minimalizuje opotrebenie lana
• unikátna povrchová úprava bubnu zaručuje extrémne vysokú odolnosť voči oderu
• prevody a čapy z nehrdzavejúcej ocele (17-4 PH) zabezpečujú dlhú životnosť a vysokú odolnosť aj v náročných podmienkach
• súčasťou návodu je aj podrobný postup na údržbu a opravu navyjáku, ktorú je možné realizovať s bežne dostupným náradím
• náhradné diely sú k dispozícii u každého predajcu Harken Industrial
• jednoduchá konštrukcia nevyžaduje mazanie a možno ju opláchnuť čistou vodou

Ktorý naviják je pre mňa vhodný?

Prečítajte si náš článok - "Výber správneho navijáka Harken – Porovnanie modelov" alebo nás kontaktujte.

Harken Lokhead Winch Kit je kompaktný navijak s automatickou brzdou, navrhnutý pre záchranné operácie vo výške. Umožňuje bezpečné zdvíhanie a spúšťanie zranených osôb spolu so záchranárom. Súčasťou sady je aj príslušenstvo vrátane svorky na trojnožku.

Video

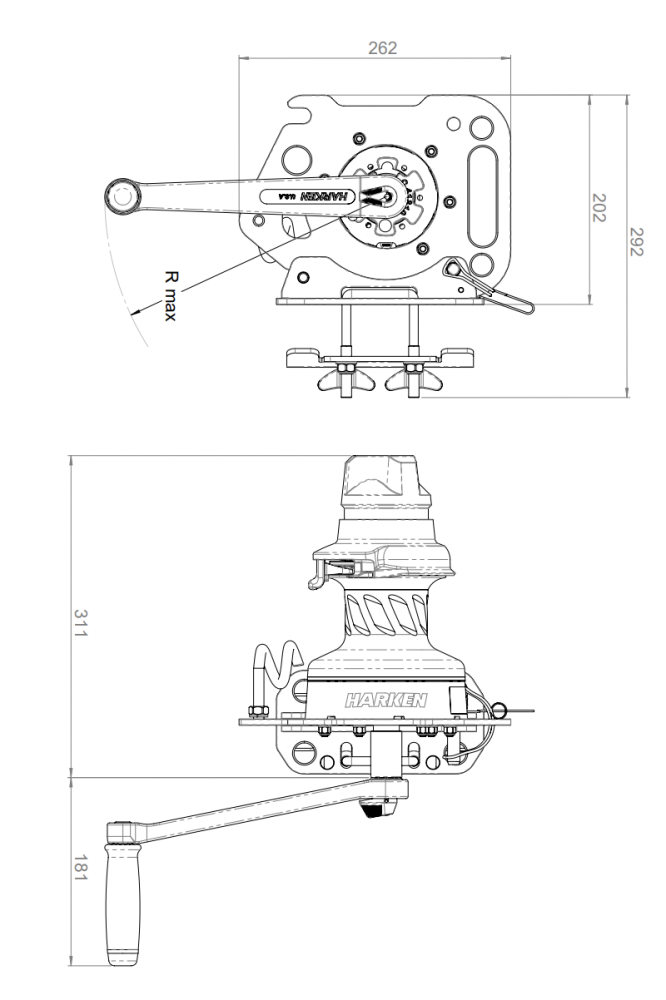

Harken Lokhead Winch Kit rozmery
