Základne pre žeriavik Ikar ASS-1

Prenosné rameno žeriavika Ikar ASS-1 sa upevňuje do kotvaicej základne. Na výber je niekoľko druhov. Vyrobené v Nemecku.



Základňa pre montáž na podlahu

• základňa sa montuje pomocov štyroch kotiev na betónový povrch alebo na oceľovú konštrukciu
• nerezová základňa má vložku z odolného polyamidu, ktorá umožňuje ľahké otáčanie ramena
• pre montáž do betónu použite výrobcom doporučenú montážnu sadu MKT VMZ-AA4 145 M16-30/200

Norma: EN 795:A, CEN/TS 16415



Materiál: nerezová oceľ V4A, PA



Rozmery: 300 x 240 x 280 mm (dĺžka x výška x šírka)



Hmotnosť: 13,5 kg



Základňa pre montáž na stenu

• základňa sa montuje na zvislé betónové alebo oceľové konštrukcie pomocov štyroch kotiev
• nerezová základňa má vložku z odolného polyamidu, ktorá umožňuje ľahké otáčanie ramena
• pre montáž do betónu použite výrobcom doporučenú montážnu sadu MKT VMZ-AA4 145 M16-30/200

Norma: EN 795:A, CEN/TS 16415



Materiál: nerezová oceľ V4A, PA



Rozmery: 290 x 300 x 410 mm (dĺžka x výška x šírka)



Hmotnosť: 14,9 kg

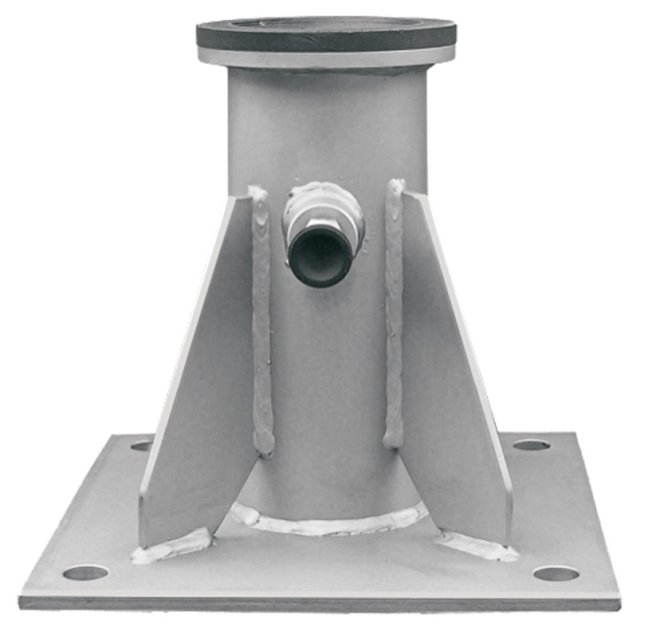

Základňa na zabetónovanie

• základňa určená na zabetónovanie do liatych betónových podláh, minimálna kvalita betónu B 25
• nerezová základňa má vložku z odolného polyamidu, ktorá umožňuje ľahké otáčanie ramena
• súčasťou je pripojenie na drenážnu trubku pre odvod vody



Norma: EN 795:A, CEN/TS 16415



Materiál: nerezová oceľ V4A, PA



Rozmery: 280 x 420 mm (šírka x výška)



Hmotnosť: 12 kg



Základňa pre momtáž do betónu

• táto základňa sa montuje do diery vyvŕtanej jadrovým vŕtaním a fixuje sa nezmšťujúcou zálievkovou maltou
• súčasťou je pripojenie na drenážnu trubku pre odvod vody
• nerezová základňa má vložku z odolného polyamidu, ktorá umožňuje ľahké otáčanie ramena

Norma: EN 795:A, CEN/TS 16415



Materiál: nerezová oceľ V4A, PA



Rozmery: 160 x 355 mm (šírka x výška)



Hmotnosť: 4,6 kg

Mobilná základňa

• samostatne stojaca prenosná základňa, rýchla inštalácia na voľnej ploche
• skladá sa z centrálneho držiaku pre rameno žeriavika a dvoch párov nôh, ktoré možno pri prenose odpojiť
• nohy sú výškovo nastaviteľné a tak sa ľahko prispôsobia terénu
• cetrálny nosník má vložku z odolného polyamidu, ktorá umožňuje ľahké otáčanie ramena

Norma: EN 795:A, CEN/TS 16415



Materiál: nerezová oceľ V4A, PA



Rozmery: 1763 x 2228 x 450 mm (dĺžka x výška x šírka)



Hmotnosť: stredový nosník 23,4 kg / predné nohy 2x 8,1 kg / zadné nohy 2x 9,2 kg

Atiková základňa

• prenosná základňa pre upevnenie ramena žeriaviku na atiku s hrúbkou 200-400 mm alebo na hranu kontajneru
• ideálne pre častú montáž a demontáž

Norma: EN 795:A, CEN/TS 16415



Materiál: nerezová oceľ V4A



Rozmery: 350 x 729 x 335 mm (dĺžka x výška x šírka)



Hmotnosť: 35 kg
